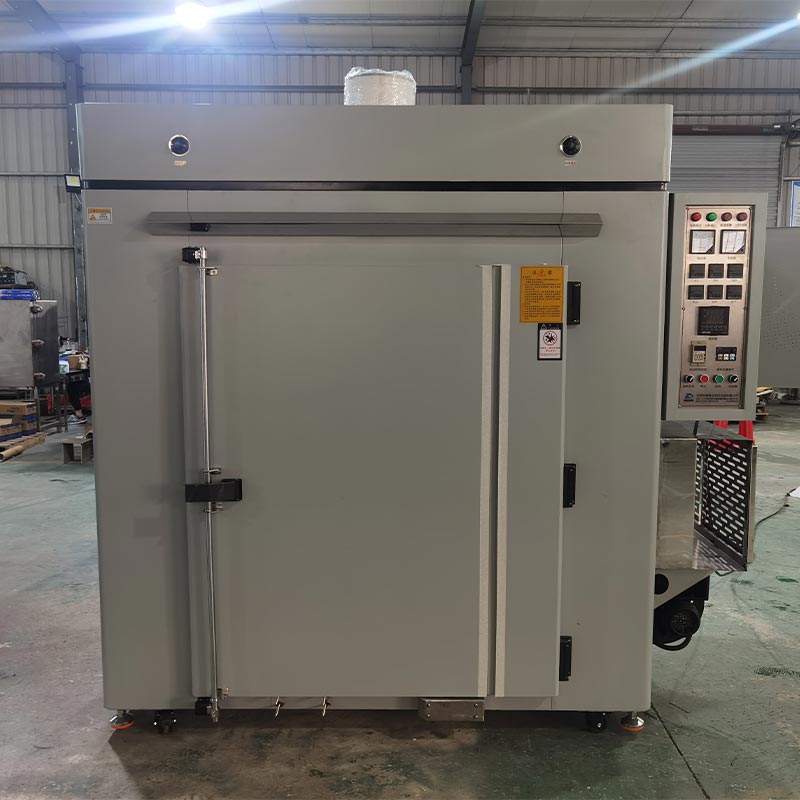

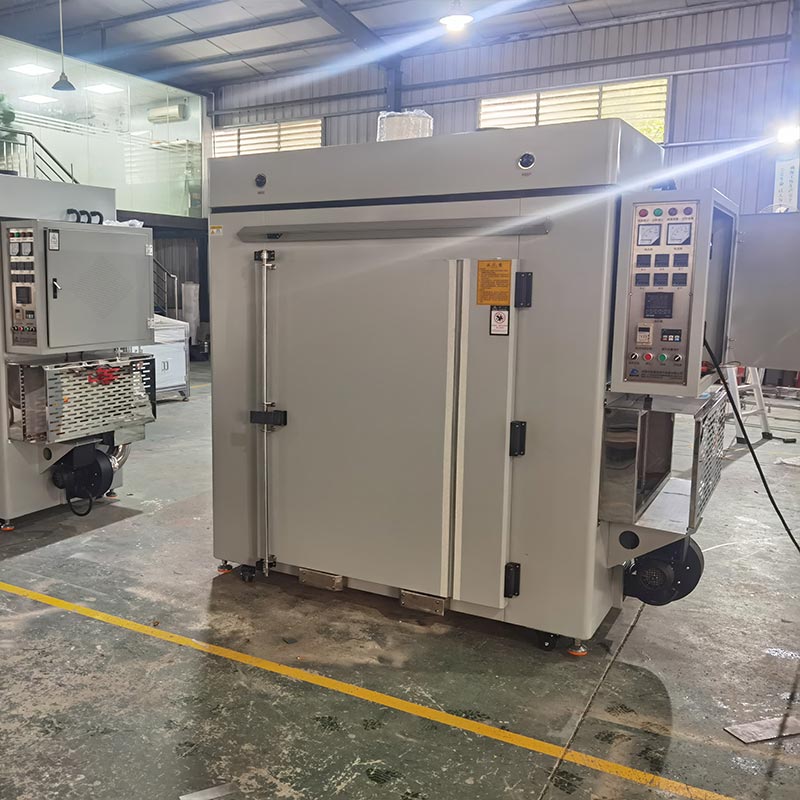

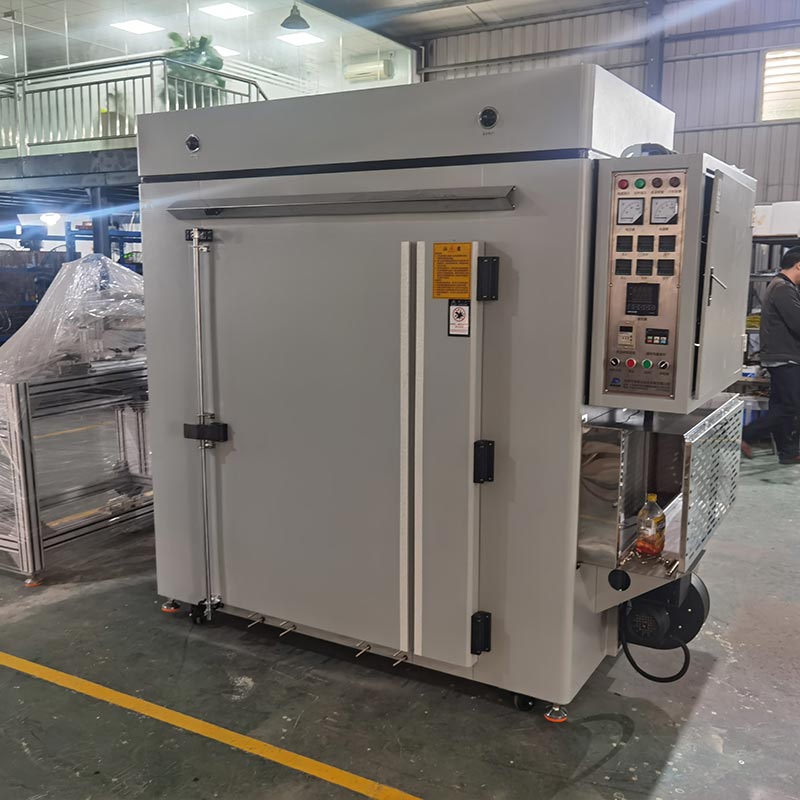

Өнеркәсіптік экранды басып шығару пеші

Қытайда жасалған өнеркәсіптік экранды басып шығару пеші кіріктірілген шаңсыз тазалау жүйесімен жабдықталған. Дингфэнде бар үздіксіз жұмыс жасау үшін жоғары температураға төзімді және тиімді ауа сүзгілері мен көп жүзді орталықтан тепкіш желдеткіштер әзірленген стерильді көлденең ауа ағыны. Бұл экранда баспа платасының немесе аппараттық қабықшаның әрбір қабатының болуын қамтамасыз етеді басып шығаруды ауадағы бөлшектері жоқ ортада өңдеуге болады. Мұны «SUS304 айна-финишпен біріктіру арқылы тот баспайтын болат» ішкі материалы (бөлшектердің төгілуін болдырмайды), біз ≤±3°C температураның біркелкілігіне қол жеткіземіз, сияның тез және біркелкі кебуіне мүмкіндік береді.

Техникалық сипаттамалар кестесі

Кірістірілген конфигурация

Жылдамдық ауқымды басып шығару операциялары үшін өте маңызды. Біз өндіретін өнеркәсіптік экранды басып шығару пеші жылдам қызады қалпына келтіру мүмкіндігі және қуатты 16,5 киловатт жылыту құрылғысымен жабдықталған. Оны жылытуға небәрі 20 минут кетеді бөлме температурасы 200 градус Цельсий. PID зияткерлік басқаруы ±0,5 градус Цельсий шегінде ұстап тұруға мүмкіндік береді шамадан тыс пісіруден туындаған сия түсінің өзгеруі немесе субстрат сынғыштығы сияқты мәселелер. Ол сондай-ақ жүктемені көтере алады 200 килограмм және бағдарламаланатын таймермен жабдықталған. Шағын көлемді зерттеу прототиптерінен ірі өнеркәсіпке дейін басып шығару сериясы, оған бір рет басу арқылы оңай қол жеткізуге болады.

Қолдану аймақтары

Бұл жай кептіргіш емес; біз теңшеу тұжырымдамасын қолдаймыз. Өнеркәсіптік экранды басып шығару пеші мамандандырылған өңдеу болып табылады алдыңғы қатарлы материалтану үшін жабдықтар. Электроника өнеркәсібінде бұл дәл өңдеу үшін таңдаулы таңдау болып табылады пленка қосқыштары мен FPC тақталарындағы өткізгіш сия. Дәл жабдық үшін қосымша азоттан (N2) қорғау жүйесі және оттегі анализаторы өңдеу кезінде металл компоненттерінің тотығуына жол бермей, оттегісіз термиялық өңдеуді орындай алады. процесс. Жылу қисығын нақты уақыт режимінде бақылау үшін көп арналы қағазсыз жазу құрылғысын пайдалану арқылы ол өте қажет. аэроғарыштық немесе медициналық деңгейдегі басып шығаруға арналған сапа есептеріне деректер қолдауын қамтамасыз ететін зауыттар.

Жиі қойылатын сұрақтарға жауап берілді

1-сұрақ: ПХД қатайтатын пеш ішіндегі тиімді ауа сүзгісі 200°C-қа дейінгі температураны қалай өңдейді?

Жауап: Біз керамикалық жақтаумен және жоғары таза шыныдан тұратын арнайы жоғары температураға төзімді тиімді ауа сүзгісін қолданамыз. талшықты орта. Стандартты сүзгілерден айырмашылығы, бұл сүзгілер құрылымдық тұтастық пен сүзу тиімділігін сақтайды (100 сорттары) 200°C циклі кезінде газдың нөлдік ағуын қамтамасыз етеді.

2-сұрақ: Сияның өшуі (сары түске айналуы) мүмкін бе?

Жауап: Иә. Сияның түсуі әдетте жоғары температураға байланысты болады. Біздің PID интеллектуалды жүйеміз біріктірілген бір жақты көлденең ауа ағыны температураның белгіленген мәннен ешқашан аспауын қамтамасыз етеді (±0,5°C тұрақтандырады), осылайша сезімтал ақ немесе мөлдір сияны термиялық деградациядан қорғайды.

3-сұрақ: Экранды басып шығару үшін азот (N2) ортасы қажет пе?

Жауап: Бұл сия түріне байланысты. Стандартты сия үшін азотты орта қажет емес. Дегенмен, үшін электроникада қолданылатын өткізгіш күміс немесе мыс сиялары, азоттан қорғайтын орта өткізгіштіктің алдын алады бөлшектерді тотықтырудан босатады, осылайша баспа тізбегінің өткізгіштігін сақтайды.
