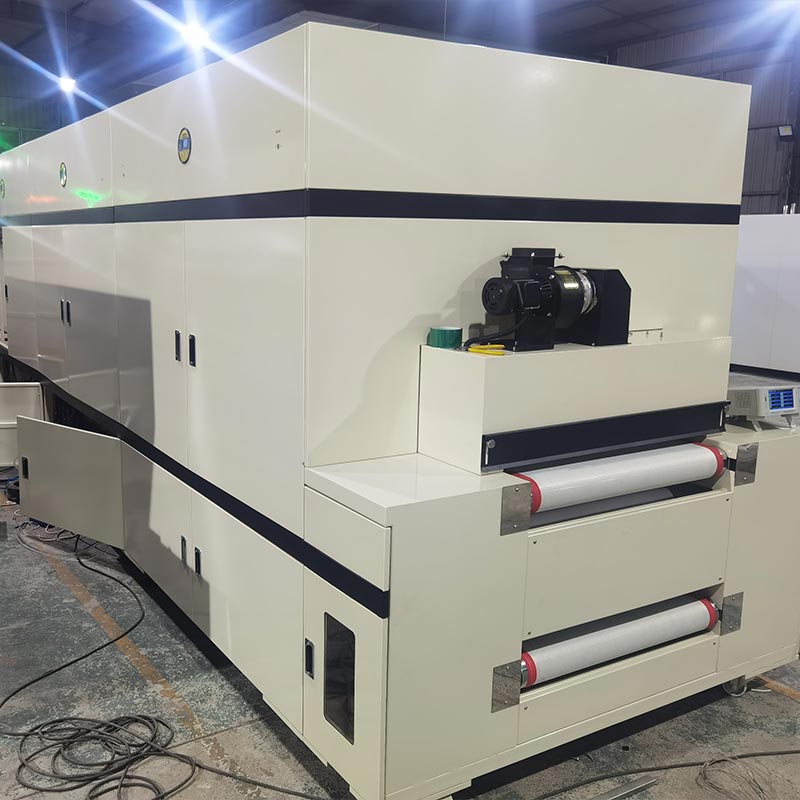

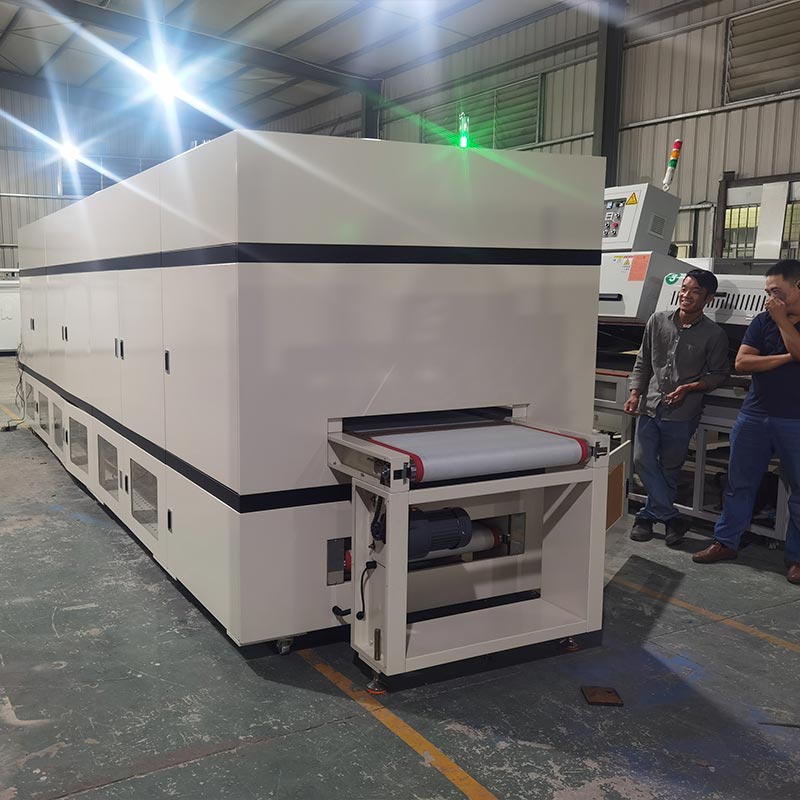

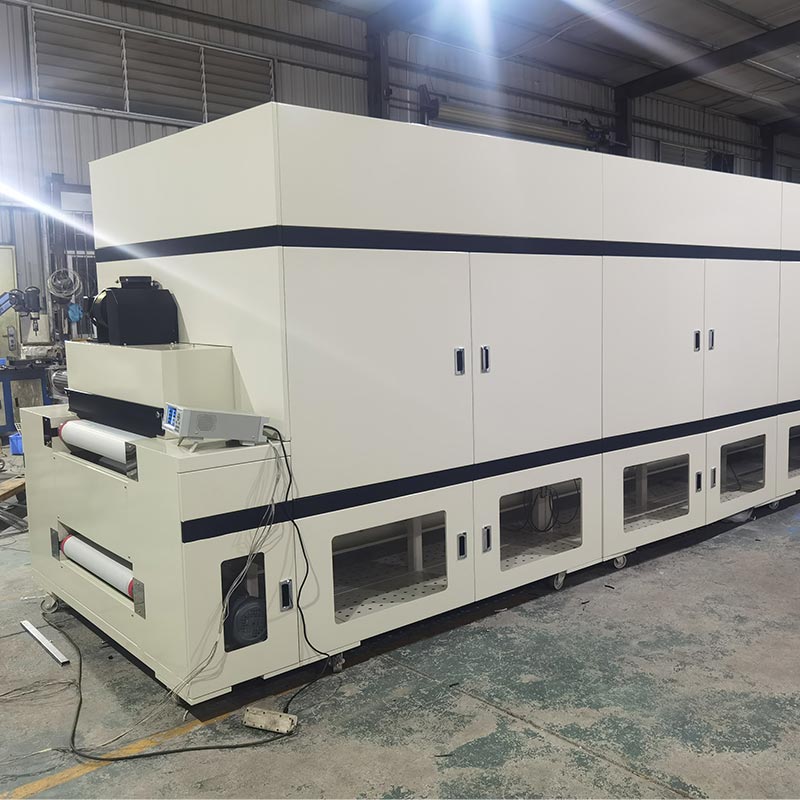

8 м 100 класты туннельді пеш

Қытайда Dingfeng's 8m Class 100 туннель пешін теңшеуге болады. Қораптың ұзындығы 8 метр және қуатты 88 киловатт қуат жүйесімен жұмыс істейді. Ол модульдік дизайнмен ерекшеленеді және әлемдік деңгейдегі экранды кептіру және компоненттерді дәл пісіру үшін арнайы жасалған. Ол жоғары температуралы желдеткіш сүзу жүйесімен жабдықталған және ISO 5 ауа тазалығы стандарттарына сәйкес келеді, бұл сіздің өнімдеріңіздің жылу ағыны арқылы ешқандай ластанусыз өтуін қамтамасыз етеді. Біздің әлемнің түкпір-түкпірінен келген қымбатты тұтынушыларымыз, осы өнімді Қытайдағы зауыттан сатып алуға қош келдіңіз.

Сұрау жіберу

Өнім Сипаттамасы

Dingfeng DFHK7008-дің 8 м 100 класты туннельдік пеш зауыты тікелей сорғыштың бірегей ыстық ауа айналымын қабылдайды. технология. Электр энергиясы тот баспайтын болаттан жасалған жетілдірілген компоненттер арқылы жылу энергиясына айналады, содан кейін 100 деңгейлі жоғары тиімді ауа сүзгісі арқылы төмен шуыл циркуляциялық желдеткіштермен қысым жасайды. Біз де интеграцияландық вакуумдық көміртекті талшықты инфрақызыл шамдар, RT-ден 100°C-қа дейінгі процесті ≤15 минут ішінде аяқтайды. Delta DTE-10T температура модулі және SCR қуат реттеуі температураны бақылауға қол жеткізе алады.

Техникалық қызмет көрсету және қауіпсіздік

Температуралық аймақтар техникалық қызмет көрсету мен тазалауға ыңғайлы, бүйірден ашылатын есік дизайнын қабылдайды. Әрбір температуралық аймақ қалдық газды шығаруды жеңілдету үшін реттелетін ауа кірістерімен жабдықталған. Ол біріктіреді ағып кету, фазаның жоғалуы, шамадан тыс жүктеме, өте төмен температура және бір түйме сияқты кешенді қорғаныс механизмдері 8 метрлік өнеркәсіптік туннельдік пештің тұрақты жұмысын қамтамасыз ету үшін авариялық тоқтату.

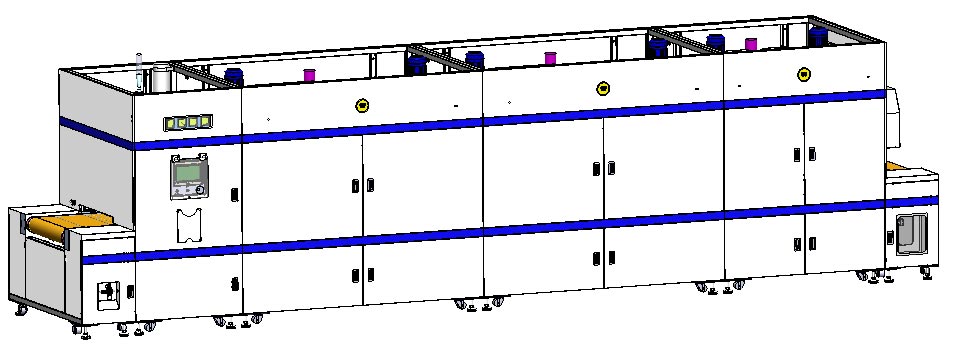

8m Class 100 Tunnel Oven

Негізгі техникалық параметрлер

Жоқ.	Элемент	Техникалық сипаттама
1	Үлгі	DFHK7008

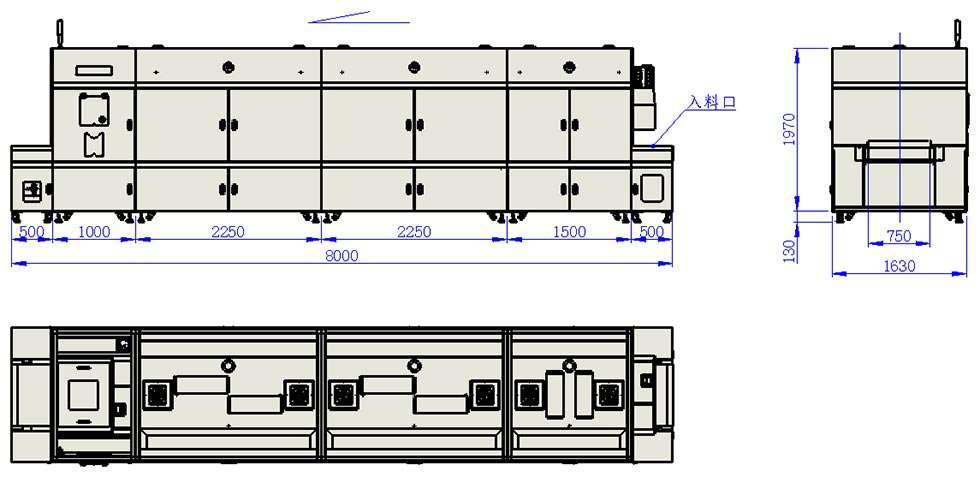

2	Жалпы өлшемдер	L8000 * W1630 * H2100мм
3	Қуат	AC380V 88KW 50Hz
4	Кірістің тиімді ұзындығы	500мм
5	1-аймақ ұзындығы	1500мм * 1 секция
6	2 және 3 аймағының ұзындығы	2250мм * 2 бөлім
7	Салқындату аймағының ұзындығы	1000мм
8	Шығу ұзындығы	500мм
9	Конвейердің тиімді ені	700мм
10	Конвейердің тиімді биіктігі	0～80мм реттеледі
11	Конвейер жылдамдығы	0,5～3м/мин реттеледі
12	Жұмыс биіктігі	900±30мм
13	Кептіру режимі	Ыстық ауа айналымы
14	Кебу температурасының диапазоны	RT～180℃
15	Температураның біркелкілігі	≤±3℃
16	Жылыту жылдамдығы	RT～100℃ ≤ 15мин
17	Пеш бетінің температурасы	≤Қоршаған орта +8℃
18	Өндіріс режимі	Үздіксіз үздіксіз өндіріс
19	Жылыту элементі	Тот баспайтын болаттан жасалған қыздыру түтігі / Орташа толқынды инфрақызыл шам
20	Конвейер таспасы	Жоғары температураға төзімді тефлон торлы белбеу
21	Пештің табиғи сорғышы	3 розетка, диаметрі 4", әрқайсысы ~0,8 м³/мин
22	Тұмшапештің қалдықтары	2 розетка, диаметрі 5", әрқайсысы ~9м³/мин
24	Салқындату жүйесі	1000 класс FFU ламинарлы салқындату + төменгі шуы төмен орталықтан тепкіш желдеткіш; 23 м³/мин, диаметрі 6 дюйм, 1 розетка
25	Жалпы қалдық газ ағыны	~43м³/мин
26	Пештің тазалығы	Статикалық класс 100, динамикалық класс 1000
27	Қауіпсіздікті қорғау	Ағып кетуден, артық жүктемеден, жоғары температурадан және авариялық тоқтатудан қорғау
28	Деректерді алу	MES деректерін жинау және автоматты сканерлеу функциясы

Негізгі компонент моделі

Жоқ.	Бөлшектердің атауы	Спецификация / Үлгі	Бренд және шығу тегі
Механикалық бөлік
1	Қозғалтқыш қозғалтқышы	CH32-400W-120-SZ 380V Көлденең, шығыс білігі Ø32 көлденең	Отандық бренд
2	Тефлон конвейерінің торлы таспасы	Шеңбер. Ұзындығы 16700W750мм, Сүтті ақ, 11 тор, силикон бағыттаушы жолағы бар, бағыттаушы жолақ ортаңғы қашықтық 720 мм	Отандық бренд
3	Ыстық ауа айналымы желдеткіші	1,5КВт-2П, Білік ұзындығы 190, Білік диаметрі Ø24мм, Жылдамдығы 2800р/мин	Отандық бренд
4	HEPA сүзгісі	L900W274T180mm Class100L900W424T180mm Class100	Отандық бренд
5	304 Тот баспайтын болаттан жасалған қыздыру түтігі	1,2 кВт L түрі 220 В, L түрі 1,5 кВт 220 В	Отандық бренд
6	IR шамы	Көміртекті талшықты вакуумды инфрақызыл түтік, 0,8КВ*L845мм	Отандық бренд
7	Кірістірілген қалақшаның желдеткіш дөңгелегі	10,5 дюймдік B түрі, білік тесігі Ø24мм	Отандық бренд
8	Шығарылатын газ желдеткіші	CY125 200 Вт 220 В, Оң жақ 90°	Отандық бренд
9	Ортадан тепкіш желдеткіш	CY180 750 Вт шойын қозғалтқышы, жылдамдығы 2850р/мин	Отандық бренд
10	Дифференциалды қысым көрсеткіші	0-300Па	Отандық бренд
11	Шаң жабысқақ ролик	Ұзындығы 690 мм, OD 94, ID 76, пышақсыз кесу, орташа-жоғары тұтқырлық	Отандық бренд
12	Тығыздау жолағы	KX-27(16x21)	Отандық бренд
Басқару бөлігі
13	Жерге ағып кетуді ажыратқыш	3P+N-C250A	CHINT
14	Айнымалы ток контакторы	LC1N-1810 220 В	Шнайдер
15	Айнымалы ток контакторы	LC1N-1210 220 В	Шнайдер
16	Айнымалы ток контакторы	LC1N-4011 220 В	Шнайдер
17	Жылулық шамадан тыс жүктеме релесі	LRN12N 5,5-8A	Шнайдер
18	Аралық реле	MY4NJ DC24V	OMRON
19	PLC	H5U-1614MTD-A8	Жаңашылдық
20	Сенсорлық экран	MT8102iE	Weinview
21	Температураны басқару модулі	DTE-10T	Дельта
22	Температура сенсоры (термопар)	WRNT-01/02 K-түрі	Хуалинг
23	3-фазалы SCR модулі	J3-SCR-75LA	Аойи
24	Инвертор	220В 0,4КВт, Шихлин, байланыс функциясы бар	Шихлин
25	Инвертор	380В 3,7КВт, Шихлин, байланыс функциясы бар	Шихлин

Біздің артықшылықтарымыз

Тұтынушылар сызбаларды өздерінің нақты талаптары негізінде теңшей алады. 8 м класты 100 туннельдік пеш қатаң түрде сәйкес келеді. бірге 1000 деңгейлі тазарту стандарттары. Температуралық аймақтардың барлық үш бөлімі дербес және дәл SCR тиристорларымен біріктірілген Delta PLC басқарады және жылдам жақсарту үшін алыс инфрақызыл шамдармен толықтырылады the емдеу әсері. Пеш жоғары температурада тиімді сүзгімен және тефлон жоғары температуралы тормен жабдықталған. белбеу болып табылады ауытқуды болдырмайтын құрылғымен және ыңғайлы өзін-өзі тазартатын жабысқақ шаң роликтерімен жабдықталған. Салқындату бөлімі пайдаланады а мың деңгейлі ламинарлы ағынды желдеткіш пен төменгі сорғыш желдеткіш бірге жұмыс істеп, ыстық ауаны сыртқа шығарады. дейін ең жақсы ауа салқындату әсеріне қол жеткізіңіз. Тұтынушылар сызбаларды нақты қажеттіліктеріне қарай теңшей алады.

Конфигурацияны қолдау

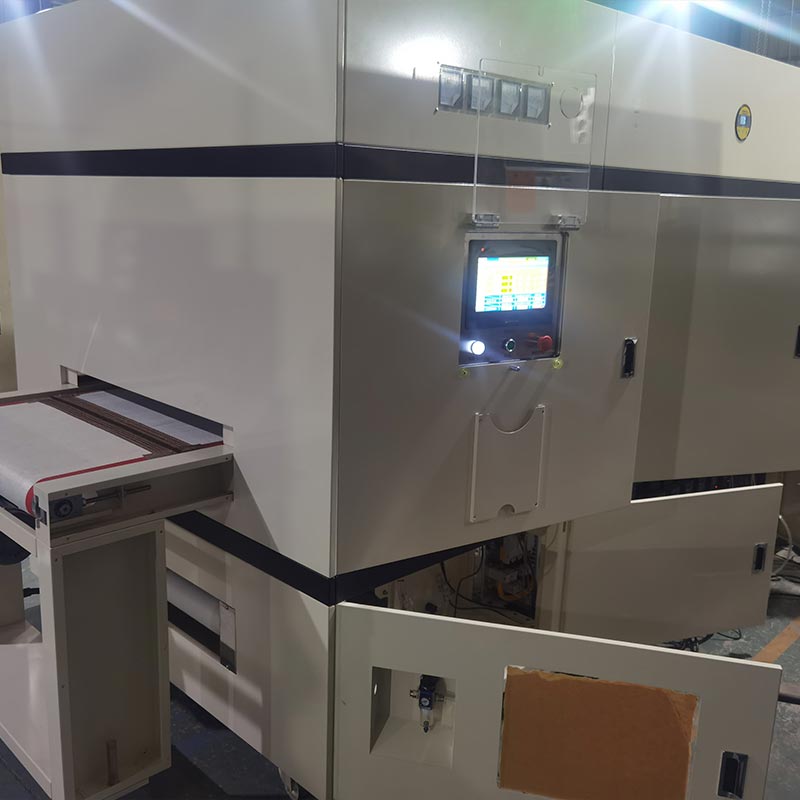

Жартылай өткізгішті емдеу пешінің басқару архитектурасына Inovance H5U PLC және Weinview MT8102iE қолдау көрсетеді. сенсорлық экран, MES деректерін жинау және автоматты сканерлеу функциялары үшін өнеркәсіптік 4.0 интерфейстерін қамтамасыз етеді. The жүйесі шаң өткізбейтін қорапта орналасқан Schneider айнымалы ток контакторлары мен Omron релелерінен тұрады. Бұл таңдау жоғары сапалы Schininger инверторымен біріктірілген құрамдас бөліктер ені 700 мм тефлон торлы таспаның тегіс болуын қамтамасыз етеді. және 0,5-тен 3 метр/минутқа дейінгі кедергісіз жылдамдық, дәлдіктегі пластиналар мен PCBA-ны дірілден немесе механикалық шок.
