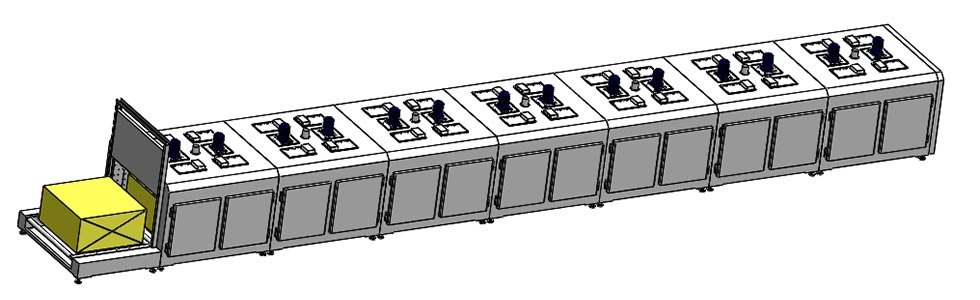

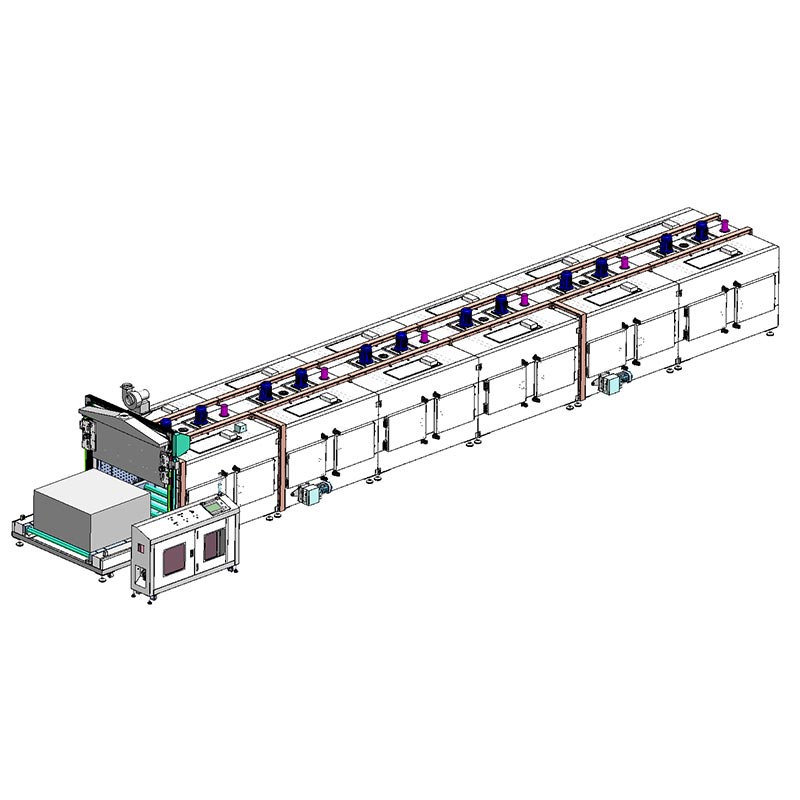

Роликті конвейерлік туннельді пеш

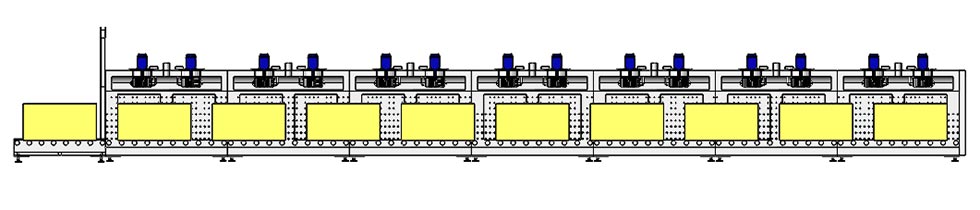

700 миллиметр тиімді биіктігі бар ішкі пеште температураның біркелкілігіне қол жеткізу үшін күрделі ауа ағыны дизайн талап етіледі. Сіз Dingfeng-те роликті конвейерлі туннельді пешті теңшей аласыз, ол жоғары ағынды көлденең режимді қабылдайды. кросс-ағын жүйесі. Ол 12 дюймдік көп қалақшалы дөңгелектері бар 1500 ватт тәуелсіз қозғалтқыштармен басқарылады. Ыстық ауа мәжбүрлейді екі жағынан арнайы жасалған тот баспайтын болаттан жасалған перфорацияланған пластиналар арқылы, содан кейін өнім бетіне жиналады және 15,6 метр ұзындықтағы пеште температураның біркелкі болуын қамтамасыз ете отырып, жоғарғы сору порты арқылы қайтарылады. ±5-8°C диапазонында тұрақты жұмыс істейді.

Жылыту процесі

Өнеркәсіптік роликті конвейерлік туннельдік пеш автоматты сияқты қауіпсіздікті қорғау функциялары арқылы жұмыс істейді температураны реттеу, температураны дәл тұрақтандыру және температура шегінен асқанда автоматты түрде өшіру. Пештің іші айна тәрізді тот баспайтын болаттан жасалған тақталармен және оқшаулаумен біркелкі жасалған. Қажетті жылу оқшаулау әсеріне қол жеткізу үшін қабат 120K силикагельді алюминий оқшаулағыш тас жүнімен толтырылады. The сыртқы жақтау бір-біріне дәнекерленген темір профильдерден жасалған, ал пештің сыртқы панелі лазермен жасалған. салқын илектелген болат табақтарда кесу, содан кейін гидроформалау. Тот баспайтын болаттан жасалған жылыту түтіктері жылыту үшін пайдаланылады, және төмен шуы бар орталықтан тепкіш желдеткішпен бірге тиімді ыстық ауа айналымы жүйесі қалыптасады, жылудың өнімдердің бетіне біркелкі таралуына мүмкіндік береді.

Біздің конфигурация сертификатымыз

Dingfeng роликті конвейер пеші жетілдірілген PLC және 10,2 дюймдік сенсорлық экран интерфейсімен, басқару элементімен жабдықталған. Индустрия 4.0 стандарттарына сәйкес келетін жүйе. Операторлар нақты уақыттағы температураны, қозғалтқышты оңай көре алады жиілік және шығыс ток. Ең бастысы, кірістірілген деректерді жазу функциясы жылу қисықтарын жоғарыға дейін сақтай алады 90 күнге дейін. Өндіріс циклдерін оңтайландырып жатырсыз ба немесе тұтынушы аудиті үшін процестік дәлелдемелерді ұсынасыз ба реттелетін сақтау жиілігі минутына 2 метрлік өндірістік желінің әрбір партиясының кәсіби болуын қамтамасыз етеді деректерді қолдау.

Негізгі техникалық параметрлер

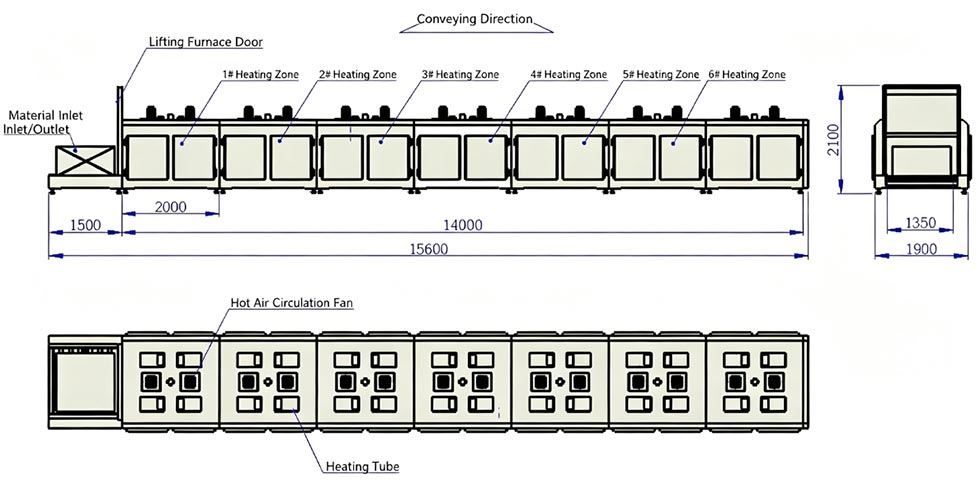

Тоннельдік пеш жабдықтарының жалпы сипаттамасы

Операциялық жұмыс процесі

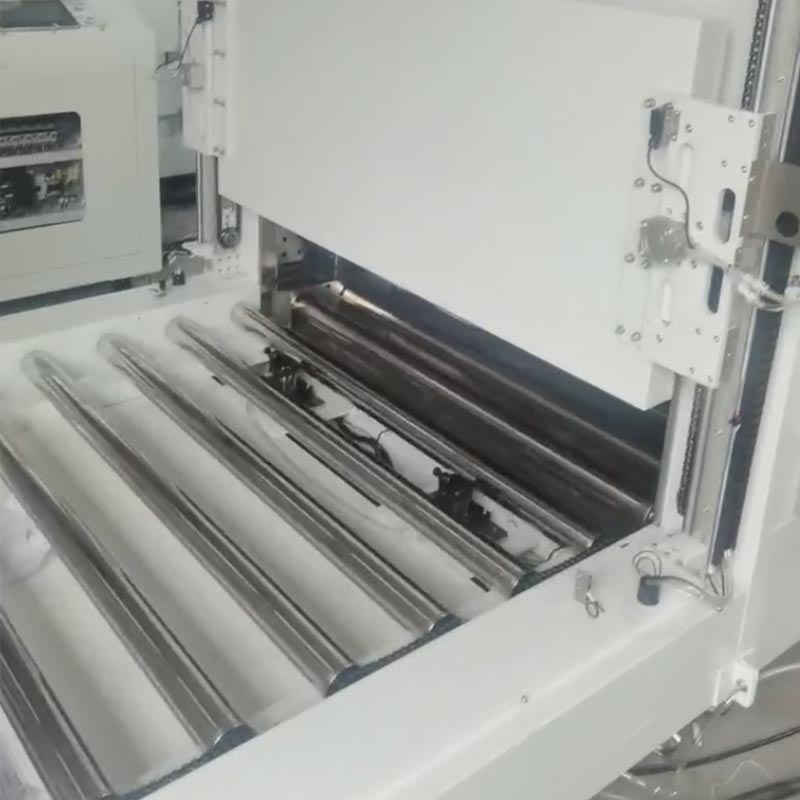

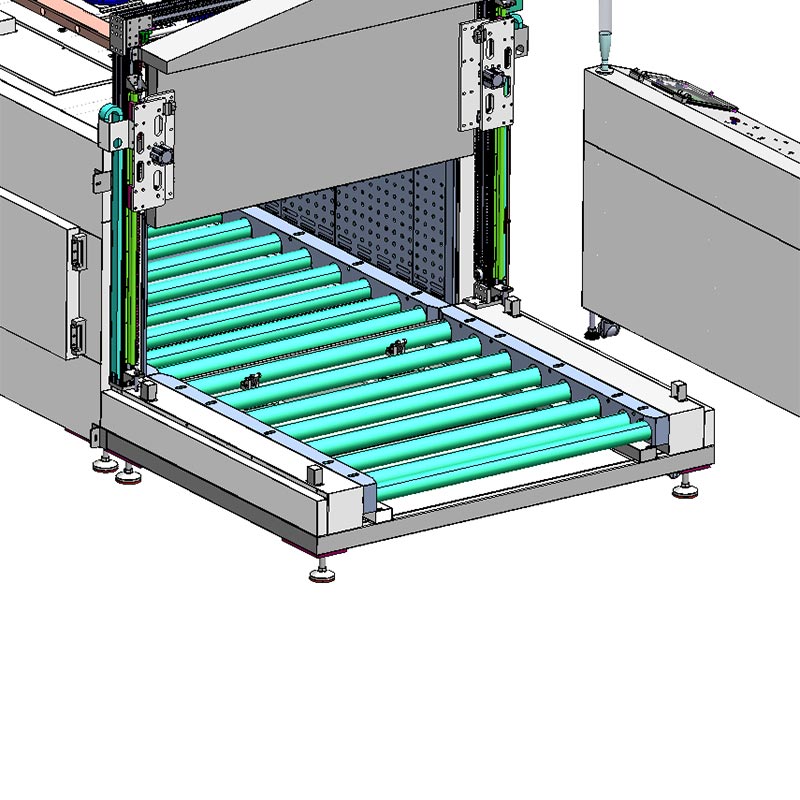

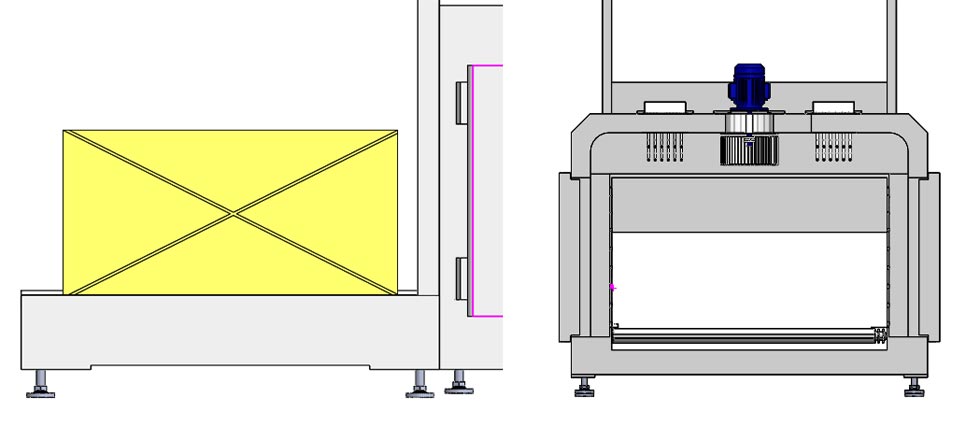

Dingfeng роликті белдік пеші жетілдірілген жартылай автоматты пневматикалық позициялау жүйесімен жабдықталған. Оператор конвейер лентасын іске қосу үшін 1200x1200 мм паллет беру станциясындағы пневматикалық тоқтауларға қарсы қолмен туралайды. Кейіннен пневматикалық қалқандар паллеттерді кезең-кезеңімен тасымалдау үшін жоғары айналу моменті бар роликтермен синхрондалады, оларды 1550 мм қадаммен алға жылжыту; әрбір қозғалыстан кейін тоқтаулар келесі құрылғыны қабылдау үшін автоматты түрде қалпына келтіріледі. Пештің толық ішкі сыйымдылығы тоғыз паллетке жеткенде, автоматты көтеру қақпасы камераны тығыздайды, ал XINJE PLC жоғары қуатты ыстық ауа айналымы жүйесін белсендіреді. Жүйе кіріктірілген аудио-бейне арқылы операторды ескертеді дабылдар. Түсіру процесі жоғары дәлдіктегі пневматикалық қадам механизмін пайдалана отырып, жүктеу логикасын көрсетеді. паллеттерді орналастыру аймағына қауіпсіз және тәртіппен жеткізіңіз.

Жиі қойылатын сұрақтар (ЖҚС) – Роликті конвейерлік туннельді пеш

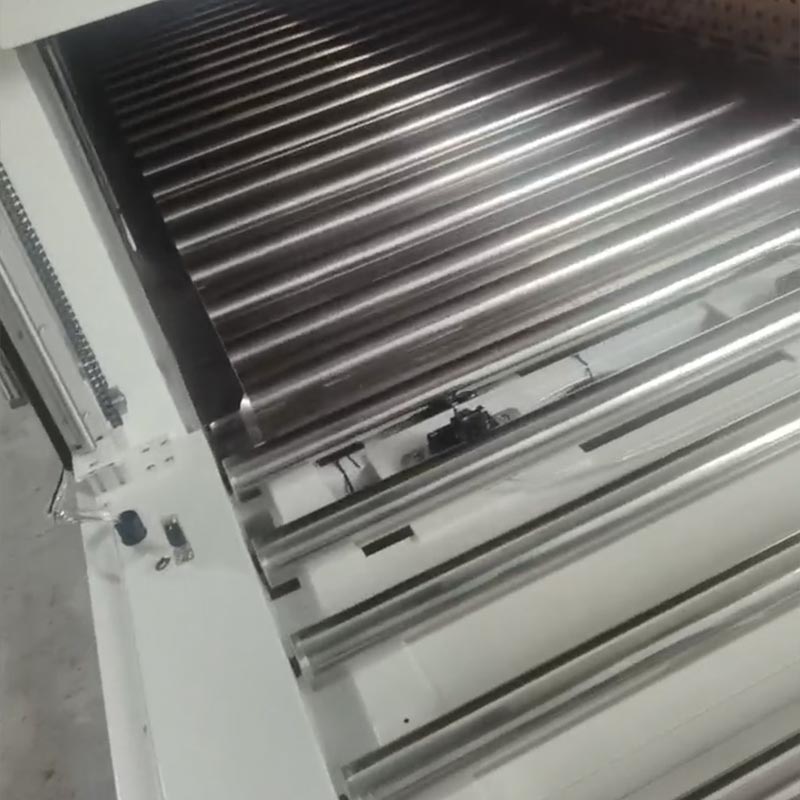

1-тоқсан: ￠76 мм роликтің 200°C температурада деформацияланбауын қалай қамтамасыз ете аламыз?

Жауап: Роликтің ішінде күшейтілген мойынтірек бар, ал роликтің диаметрі 210 мм. Бұл материалдардан өтті 1200×1200 мм дайындаманың толық жүктелу жағдайында да жылуды тұрақтандыру өңдеуі ролик тамаша концентрлік пен тегіс айналуды сақтай алады және деформацияланбайды немесе кез келген ауа-райында кептелмейді. жылыту ортасы.

2-сұрақ: Ол өнімнің әртүрлі биіктіктеріне бейімделе ала ма?

Жауап: Иә. Тиімді ішкі биіктігі 700 мм, бұл үлкен өлшемді аппараттық өнімдер үшін өте қолайлы. The ±5-8°С біркелкі сақталады.

3-сұрақ: Шығару жүйесі бүрку немесе сусыздандыру нәтижесінде пайда болатын пайдаланылған газды қалай өңдейді?

Жауап: Біз кіріске 750 ватт жоғары температуралы мәжбүрлеп шығаратын желдеткішті орнаттық және реттелетін жаңа желдеткіштерді орнаттық. әрбір жылыту аймағында. Бұл ылғал мен VOC тез ағызуды қамтамасыз етеді, газдың жиналуын болдырмайды және жабыныңыз үшін балғын және тотығуға тұрақты ортаны қамтамасыз етеді.
