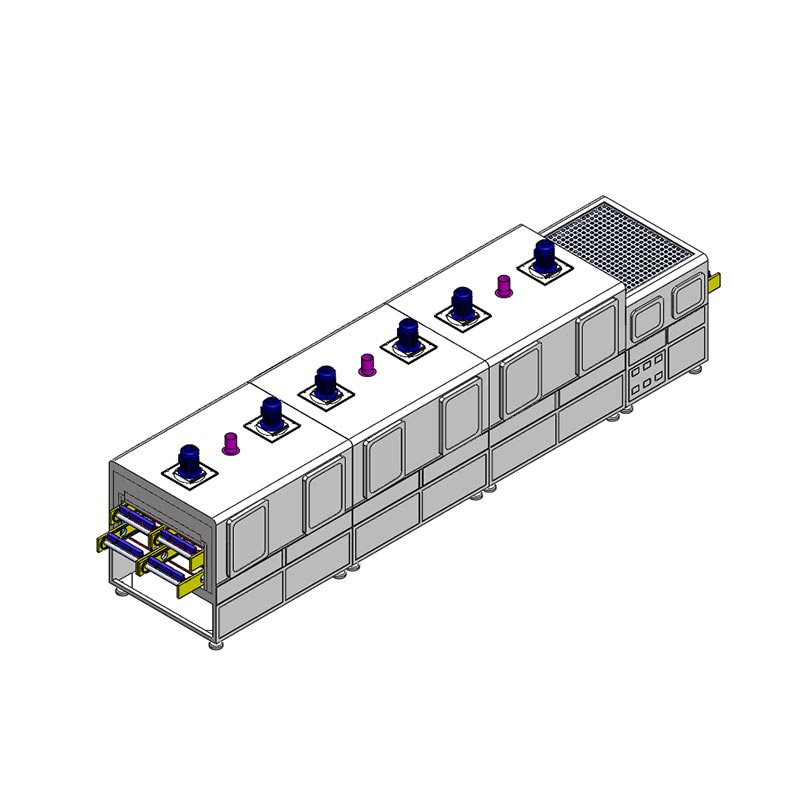

Көп арналы туннельді пеш

Қытай Dingfeng шығарған көп арналы туннельді пеш оның жоғары айналу моменті сервомоторы мен редукторы арқылы басқарылады. жүйесі. Дәстүрлі конвейерлік таспалардан айырмашылығы, біздің жүйе үздіксіз режим мен қадам арасында үздіксіз ауысуға мүмкіндік береді режимі, реттелетін жылдамдығы 0,5 мм/с пен 60 мм/с. Құлақ тізбегі конвейерінің архитектурасы а қабылдайды екі қабатты, көп арналы тасымалдау әдісі және қамтамасыз ету үшін арнайы бүйірлік бағыттаушылармен жабдықталған дәл индукторлар мен арматуралар ауытқусыз немесе механикалық дірілсіз біркелкі қозғала алады. Бұл логистикалық дәлдік автоматтандырылған тарату желілері үшін өте маңызды, бұл қатайтатын шайырдың әрқашан мінсіз ортада болуын қамтамасыз етеді. толып кету немесе құрылымдық деформация.

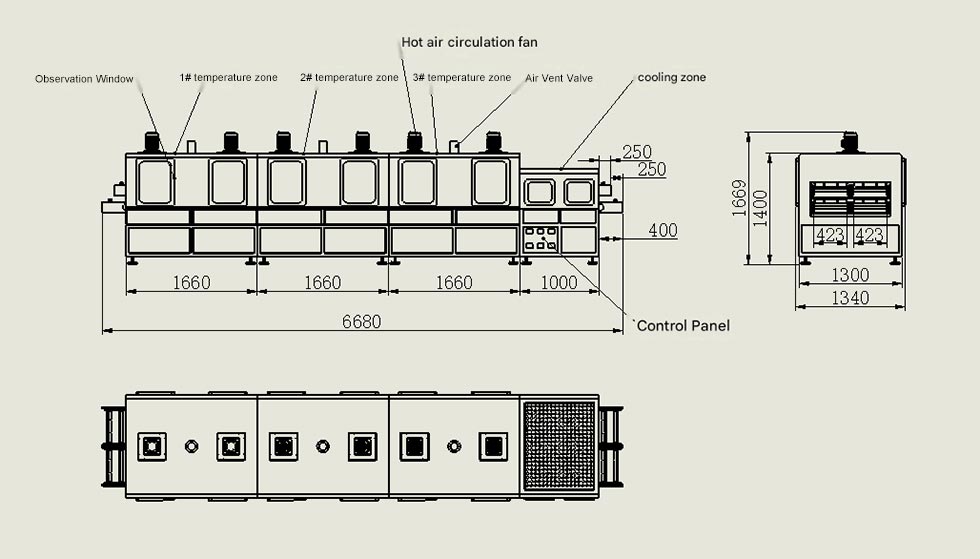

Жабдықтың мөлшері мен материалдары

Dingfeng көп арналы туннельді пештің әрбір партиясы ең жоғары кәсіби стандарттарға сай болуын қамтамасыз етеді. 3C саласының сапаны тексерудің қатаң талаптарына сәйкес келеді. Қолданылатын басқару интерфейсі - HMI + PLC және ол температура модулі мен SSR шығысын біріктіреді. Біз әр аймаққа үш сыртқы термиялық анықтау зондтарын орнаттық, зондтарды өнім бетінен дәл 20-30 миллиметр қашықтықта орналастырыңыз. Бұл интерфейстер орталықтандырылған сапаны бақылау тобына нақты уақыт режимінде жылу картасынсыз жүргізуге мүмкіндік беретін жұмыс тақтасында орнатыңыз үзіліс.

Жұмыс процесі

Біздің көп арналы туннельді пеш жылдам қыздыру мен терең қабатта емдеу арасындағы алшақтықты өтейді. Қиыр инфрақызылдарды біріктіру арқылы төмен шуы бар орталықтан тепкіш циркуляция жүйесі бар шамдар үшін біз желімдер мен жабындардың "ішінен" қатып қалуын қамтамасыз етеміз. Бұл микротрансформатор инкапсуляциясындағы ақаулардың жиі кездесетін себептері болып табылатын беткі былғары мен тұзақтардың алдын алады. The интерьері SUS201 айнамен қапталған тот баспайтын болаттан жасалған және пеш 120K алюминий силикатымен оқшауланған. жүн, RAL 9016 ақ түсті сыртқы қуат тиімділігін сақтай отырып қол тигізуге салқын қалпына                         екі тәуелсіз жылыту аймағының ішінде.

Негізгі техникалық параметрлер

Бізге қатысты

Dingfeng-те біз жеке жоғары көлемді қатайтатын пештерді сатумен қатар, теңшеу қызметтерін де ұсынамыз. Біздің 11 мың шаршы метрлік зауыт, біздің ҒЗТКЖ тобымен бірге теңшелген өндірістік желілерді біріктіруге бағытталған. Біз көп арналы ауа сорғышының жоғары ағынмен тамаша сәйкес келуін қамтамасыз ету үшін теңшелген құрылымдық эскиздерді қамтамасыз етіңіз таратушы роботтар. Сізге нақты уақыттағы өндірісті бақылау үшін MES деректерінің қол алысуы немесе арнайы серво-қадам қажет пе таңдау және орналастыру цикл уақытына сәйкес келетін ырғақтар, біз сіздің инженерлік серіктесіңіз ретінде қызмет етеміз бастапқы модельдеуден бастап жердегі түпкілікті іске қосуға дейінгі бүкіл процесс. Біздің 12 айлық кепілдігіміз тек негіз болып табылады автоматтандырудың жұмыс уақытын барынша арттыруға бағытталған ұзақ мерзімді серіктестік.

Сұрақ-жауап

1-сұрақ: Сыртқы тексерулер менің сапа аудитін өту көрсеткішін қалай арттыра алады?

Жауап: Біздің орталықтандырылған сыртқы интерфейсіміз ауаның бар-жоғын тексеру үшін үшінші тарап деректер тіркеушісін енгізуге мүмкіндік береді. өнімнен 20 миллиметр жоғары температура PLC дисплейіне сәйкес келеді.

2-сұрақ: Серво драйвері қадам режимінде ауыр қондырғыларға төтеп бере ала ма?

Жауап: Иә. Жоғары айналу моменті сервоқозғалтқыштар мен дәл редукторлардың үйлесімі үлкен іске қосу моментін қамтамасыз етеді. Бұл тіпті ауыр металл арматурамен толық жүктелген кезде де «старт-тоқтату» әрекетінің дірілсіз болуын қамтамасыз етеді, осылайша дымқыл тарату нүктелерін сегменттік кезеңде қозғалудан немесе құлаудан қорғайды.

3-сұрақ: Кішігірім электрондық компоненттер үшін екі қабатты дизайнды пайдаланудың артықшылықтары қандай?

Жауап: Ол бірдей 850 миллиметрлік еден енінде өндірістік қуаттылықты тиімді екі есе арттыра алады. үшін микроиндукторлар мен 3C құрамдастары үшін бұл тік кеңейту кірісті арттырудың ең үнемді жолы болып табылады. үлкенірек және қымбатырақ таза бөлме ізін қажет етпейтін инвестиция.
