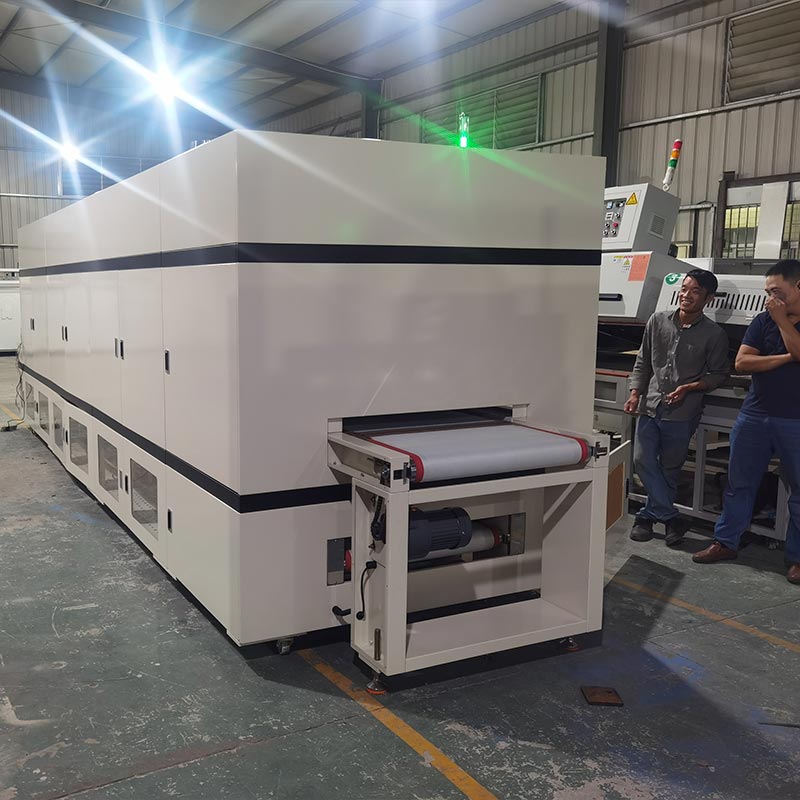

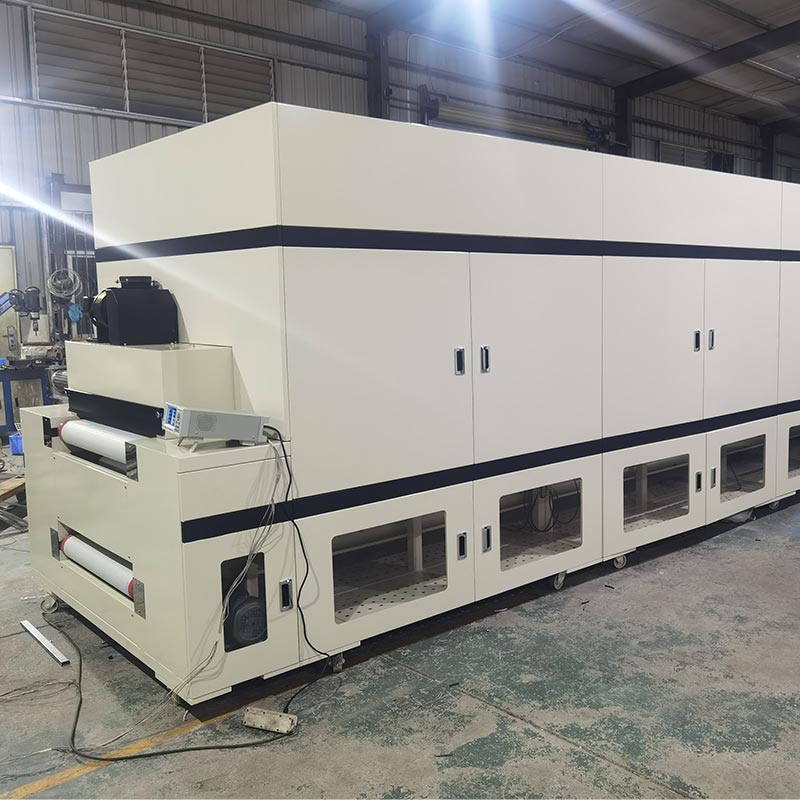

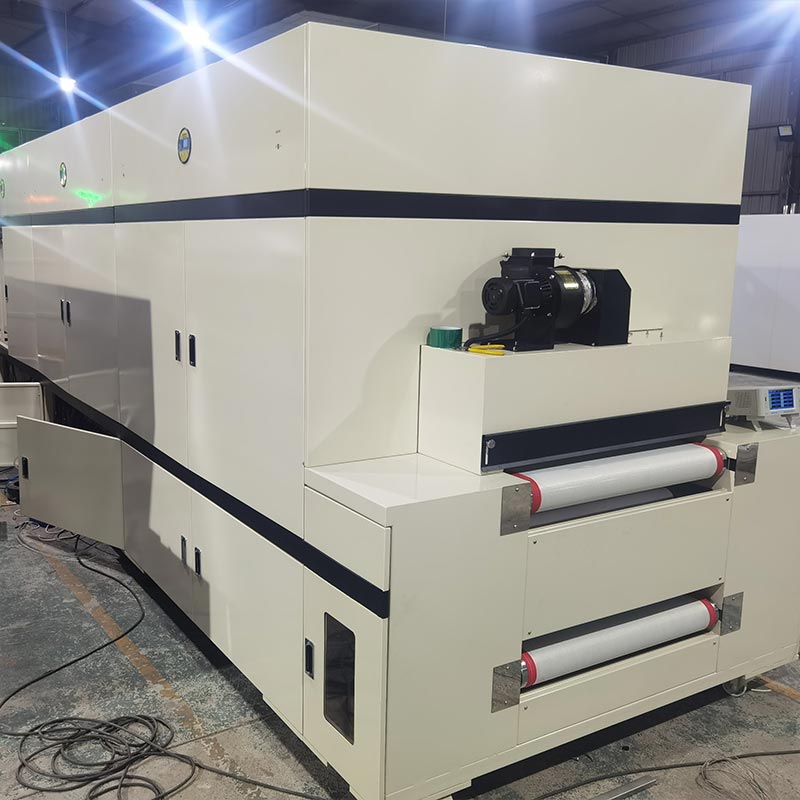

Контурлық платаның туннельді пеші

Платалық туннельдік пеште жылуды біркелкі бөлуге қол жеткізу үшін тек қыздыруға сену жеткіліксіз; сұйықтық динамикасын нақты бақылау да қажет. Ірі өндіруші ретінде Dingfeng қысымды жобалады 700 миллиметрлік конвейер лентасының ені бойынша тік және турбулентсіз ауа пердесін құра алатын сору жүйесі. 2,2 киловатт ұзын осьті қозғалтқышпен және 12 дюймдік SUS304 дөңгелегімен басқарылатын ол тазартылған ыстық ауаны ішке баса алады. көпқабатты платалардың ұсақ тесіктері. Бұл икемді баспа схемалары үшін өте маңызды, өйткені мүмкін жеңіл субстратты тұрақтандырып, оның тефлон торлы белбеуімен жанасуына мүмкіндік береді. стандартты конвекциялық пештерде жиі кездесетін тербеліс және қозғалыс құбылыстары.

Жұмыс принципі

DFHK7008 үлгісіндегі схемалық туннель пеші жылыту үшін тот баспайтын болаттан жасалған қыздыру түтіктерін пайдаланады. Ол төмен шулы ыстықпен біріктірілген ауа айналымы желдеткіші және қорап астындағы кері ауаны желдету технологиясы. Ыстық ауа, өңделгеннен кейін жоғары температура тиімді сүзгі, өнімнің бетіне біркелкі басылады. Ол автоматты түрде қол жеткізе алады температураны реттеу, тұрақты температура және артық температура кезінде автоматты тоқтату, қауіпсіздік, ыңғайлылық, қоршаған ортаны қорғау, энергияны үнемдеу. Пештің іші толығымен айнадан жасалған баспайтын болаттан жасалған табақтар. Оқшаулағыш қабат 120К кремний қышқылы алюминий оқшаулағыш мақтамен толтырылған. The тасымалдау жоғары сапалы тефлонды жоғары температураға төзімді торлы белдікті пайдаланады және контроллермен және төмен вольтты электрлік басқару жүйесімен басқарылатын жиілікті түрлендіргіш.

Конфигурация сапасы

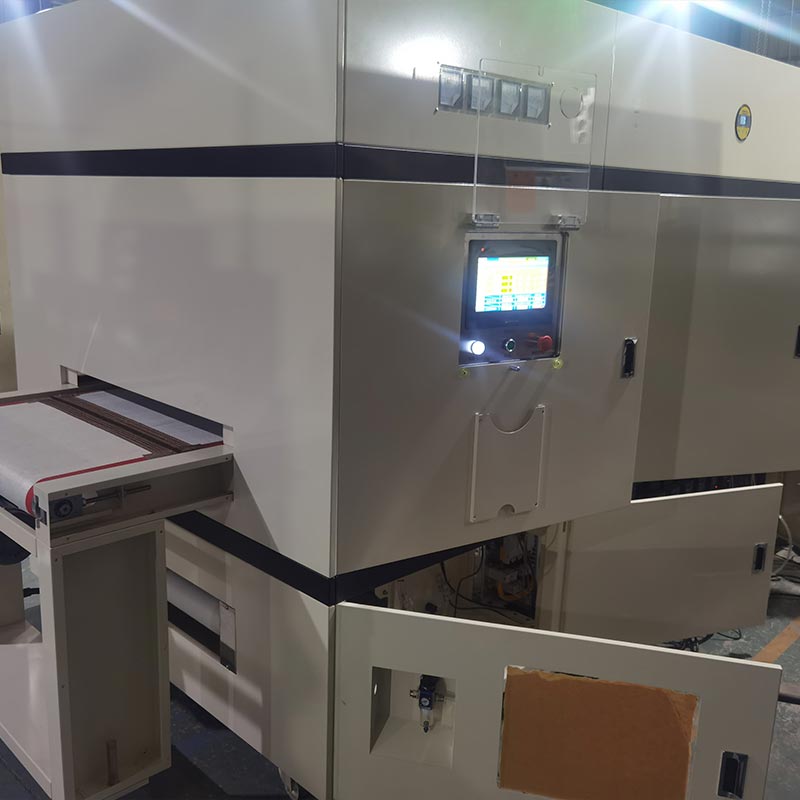

Туннельдік платалық пештің электрлік басқару жүйесі үйде де, үйде де жоғары брендтердің компоненттерімен жабдықталған. шетелде, соның ішінде Mitsubishi H5U-1614MTD-A8 PLC, MT8102iE сенсорлық экраны, DTE-10T температураны басқару модулі және Жылыту орындау бөлігінің температурасын дәл өлшеуге арналған K-типті WRNT-01/02 зондтары. Үш фазалы Басқарылатын кремний модулі J3-SCR-75LA тұрақты қуатты реттеу үшін басқарылады. Тасымалдау жүйесі бойынша, Байланыс функциялары және Schneider сериялары бар екі Шилин жиілік түрлендіргіштері (220В 0,4КВ және 380В 3,7КВт) құрамдас бөліктер, соның ішінде қуатты толық қорғау үшін 3P+N-C 250A ағып кету сөндіргішімен жабдықталған. LC1N сериясы Бірнеше спецификациядағы айнымалы ток контакторлары (1810, 1210, 4011) әрқайсысының ашылуына және жабылуына жауап береді. схемасы және LRN12N термиялық релесі және MY4NJ аралық релесімен біріктірілген, бұл өте жоғары көзден терминалға дейінгі жабдық жұмысының тұрақтылығы мен қауіпсіздігі.

Негізгі компонент моделі

Жиі қойылатын сұрақтар

1-сұрақ: Бұл пеш көп қабатты ПХД пісіру кезінде «Попкорн эффектісін» қалай болдырмайды?

A: "Попкорн эффектісі" ұсталған ылғал тым жылдам кеңейген кезде пайда болады. Біздің схемалық туннельді пеш  SCR басқарылатын желілік қыздыру пандустарын пайдаланады. Температураның көтерілу жылдамдығын дәл бақылау арқылы біз мүмкіндік береміз ең жоғары агломерациялық температураға жеткенге дейін прег қабаттары арқылы қауіпсіз таралатын ішкі ылғалдылық, қабатаралық байланыстардың бұзылмағанын қамтамасыз ету.

2-сұрақ: Ауа ағыны арақатынасы жоғары саңылауларды кептіруге жеткілікті күшті ме?

A: Иә. Біздің Төмен тартқыш қысымды Пленумымыз ыстық ауаны жоғары пропорционалды жолдарға айдау үшін арнайы жасалған. The тік қысым ауаның бетті сүзіп қана қоймай, тесіктерге енуін қамтамасыз етеді, бұл дәнекерлеу немесе қаптау фазалары алдында толық сусыздандыру үшін маңызды.

3-сұрақ: Бұл туннельді пешті толық автоматтандырылған SMT желісіне біріктіре аламыз ба?

A: Мүлдем. Mitsubishi PLC және жиілікті түрлендіру қозғалтқыштары резервтелген байланыс нүктелерімен жасалған Индустрия 4.0 қосылу мүмкіндігі. Конвейер жылдамдығы мен температура деректерін жоғары ағынмен синхрондауға болады біркелкі, автоматтандырылған жұмыс процесін қамтамасыз ететін таңдау және орналастыру роботтары немесе төменгі ағынды тексеру станциялары.
