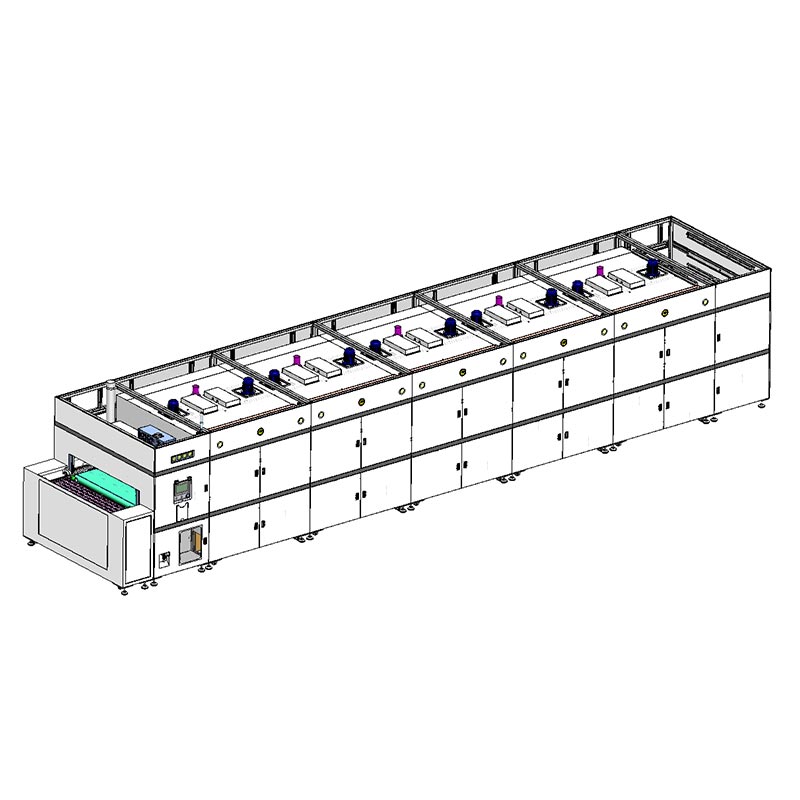

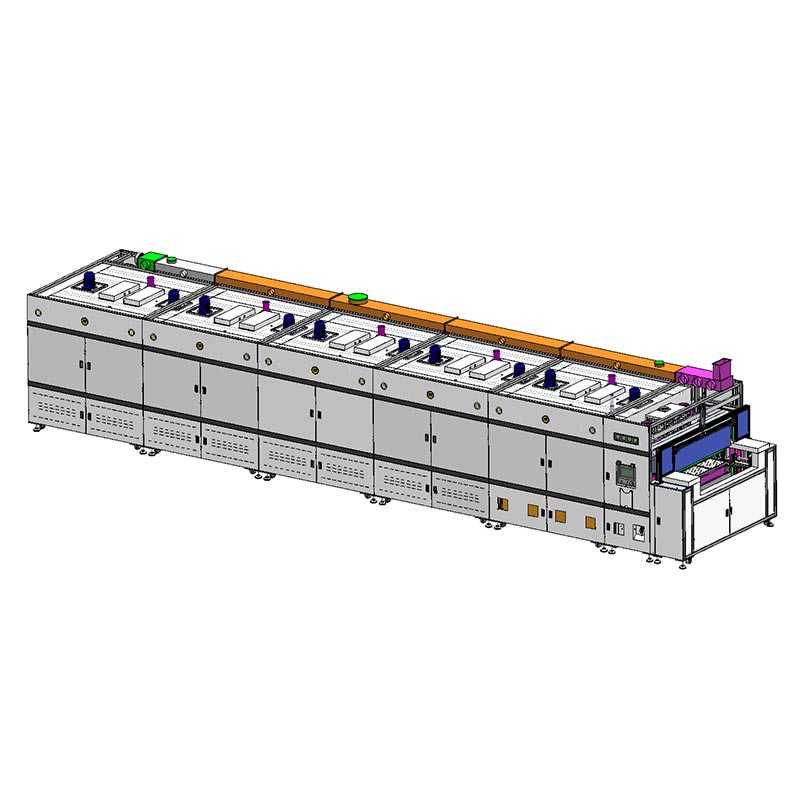

Екі қабатты ыстық ауа және IR туннельді кептіру пеші

Dingfeng компаниясының қос палубалы ыстық ауа және IR туннельді кептіру пеші желілік модульдерді пневматикалық қондырғылармен біркелкі біріктіреді. науаны дәл басқаруға қол жеткізу үшін ұстағыштар. Тұтынушылар бұл жүйені біз арқылы реттей алады. Жүйе мұны қамтамасыз етеді науалар жылыту аймағына кіргенде және шыққанда мүлдем параллель болып қалады, осылайша кептелістерді немесе өнімді болдырмайды тураланбауы. Шығару соңында жоғары жылдамдықты туралау түйреуіш жүйесі науаның ығысуын 20-ға дейін түзете алады. миллиметрді 1 секунд ішінде, лифттің жұмыс уақытына әсер етпеуді қамтамасыз етеді. Ені 1550 миллиметр Жиілік түрлендіргішімен және жоғары моменттегі қозғалтқышпен басқарылатын тефлон белдігі 0,3-тен 3-ке дейінгі ультра тұрақты жылдамдық диапазонын қамтамасыз етеді. метр/мин, бұл үлкен өлшемді субстраттар мен ауыр өңдеуге өте қолайлы.

Кірістірілген интеграция

Бұл екі қабатты ыстық ауа және IR туннельді кептіру пеші таза бөлмелерге біріктіру үшін арнайы жасалған және жабдықталған. арнайы сору астынан тазартатын ауа айналымы жүйесімен. Әрбір жылыту бөлігін Mitsubishi басқарады PLC және Delta температуралық модульдері, ±3°C біркелкілігіне қол жеткізу. Стерильді ортаны қорғау үшін пайдалану кезінде біз ауаның қызмет ету мерзімін ұзарту үшін әрбір таза ауа кіретін жерге G4 дәрежелі алдын ала сүзгілерді енгіздік. ішкі жоғары тиімді ауа сүзгілері. Сонымен қатар, ішкі қуыс пен сыртқы қабық арасындағы барлық жылу көпірлері жылу оқшаулау үшін озық оқшаулағыш материалдармен өңделген, ал салқындату сорғыштары орталықтандырылған. нысанның HVAC жүйесіне жылу жүктемесінің әсерін азайту үшін қалпына келтірілді.

Неліктен бізді таңдайсыз?

Жоғары технологиялық өндіріске сенім деректердің ашықтығы мен оператор қауіпсіздігіне негізделген. Біздің екі қабатты ыстық ауа және IR туннельді кептіру пеші қос экранды операциялық жүйемен жабдықталған. Таза бөлмедегі жүктеу нүктесінде 10,2 дюймдік сенсорлық экран, ал басқасы негізгі бөлікте. Бұл экрандар қауіпсіздікті қамтамасыз ету үшін өзара байланысты және көрсете алады пештің температурасы, конвейер таспасының жиілігі және шығыс тогы сияқты нақты уақыттағы ақпарат. Толық бар Өнімнің әрбір партиясын қадағалауға болатынын қамтамасыз ететін MES деректерін жүктеп салу мүмкіндігі. Әрбір аймақ жабдықталған сапаны бақылау тобына қысымның дәл балансын бақылауға мүмкіндік беретін интеграцияланған дифференциалды манометр нақты уақытта пеш пен таза бөлме арасында. Әрине, әртүрлі экологиялық талаптар үшін біз толық ұсынамыз теңшеу қызметтері.

Өнім параметрінің мәліметтері

Сертификаттау стандарттары

ISO 9001 сертификатын алған жетекші кәсіпорын Dingfeng-ті таңдаңыз. Басқаруға мүмкіндігіміз бар күрделі және ауқымды жылу энергетикасы жобалары. L12950 сериясы модульдік құрастыру құрылымын қабылдайды, ол орнында жылдам орнатуды жеңілдетеді және бүйірінен ашылатын тексеру есіктері арқылы оңай техникалық қызмет көрсетуге мүмкіндік береді. Біз инвестицияңыз үшін 12 айлық толық кепілдікті және 2 сағаттық жылдам жауап кепілдігін қамтамасыз етіңіз. қамтамасыз етуден қайталама суды салқындату интерфейстерін біріктіру үшін теңшелген құрылымдық эскиздер, біз 13 метрлік екі қабатты тігеміз нақты өндірістік цикл уақытына және зауыт орналасуына негізделген технология.

Сұрақ-жауап

1-сұрақ: Ішкі айналым лифті инвестицияның табыстылығын қалай арттыра алады?

Жауап: Екі қабатты ыстық ауа және IR туннельді кептіру пеші науаны қолмен жинауды немесе сыртқы конвейер таспаларын қажет етеді. Дегенмен, біздің үздіксіз циркуляциялық лифт науаларды басқарылатын ортада қалдыруға және автоматты түрде төменнен айналдыруға мүмкіндік береді жоғарғы жағына. Бұл қол еңбегін 50% азайтады және орынды үнемдейді.

2-сұрақ: Бұл өнеркәсіптік екі қабатты IR ыстық ауа туннельді кептіргішті 100/1000 сыныпқа біріктіруге бола ма? таза бөлме?

Жауап: Әрине. G4 таза ауаны сүзу арқылы ішкі HEPA ауа ағынын және арнайы орталықтандырылған жылуды дайындайды қалпына келтіру жүйесі, ол мүмкін болатын ең аз «жылу мен бөлшектерді алатын аймаққа» ие болу үшін жасалған, бұл оны жоғары етеді. сезімтал жартылай өткізгіштер мен оптикалық дисплейлерді өндіруге жарамды.

3-сұрақ: Егер тиеу станциясына қойылған науалар орталықтан сәл ауытқыса не болады?

Жауап: Біз жүк тиеу нүктесінде қолмен бағыттаушы шектегішті және жоғары жылдамдықты түзету істікшесін құрастырдық. разряд нүктесі. Науалар шамамен 20 миллиметрге ауытқыса да, жүйе автоматты түрде реттеледі оларды 1 секунд ішінде дұрыс күйге келтіріңіз, содан кейін лифтке кіріңіз, автоматты «сызықтық модуль + catcher» жүйесі кез келген жинау операциясын ешқашан жіберіп алмайды.
